SolidCAM – инструмент быстрого и легкого создания управляющих программ для токарных, фрезерных и электроэрозионных станков с ЧПУ. Использование SolidCAM как интегрированного приложения к программным продуктам, входящим в состав Autodesk Inventor и SolidWorks, обеспечивает возможность создания полнофункциональной CAD/CAM-системы.

SolidCAM является полнофункциональным интегрированным решением для дизайна, моделирования и конструирования изделий, выпуска конструкторской документации и программ механообработки на станках с ЧПУ. Программа поддерживает все методы обработки отверстий, двух-, трех- и четырехосевую фрезерную обработку, пятиосевую позиционную и непрерывную фрезерную обработку, высокоскоростную фрезерную обработку, токарную и токарно-фрезерную обработку, электроэрозионную обработку.

Одна из отличительных особенностей SolidCAM - ориентация на поддержку интеллектуальных процессов обработки. Программа предоставляет пользователю возможность создавать и собирать шаблоны обработки для их многократного использования при обработке аналогичных деталей.

Благодаря удобству использования и большому разнообразию поддерживаемых операций обработки SolidCAM наилучшим образом подходит для решения задач механообработки как в небольших или средних цехах единичного производства, так и на крупных промышленных предприятиях, производящих детали и узлы в массовом и крупносерийном объеме. Тем не менее, в отличие от программ, предназначенных для определенного круга пользователей, SolidCAM не нацелен на какой-то определенный сектор рынка и применяется в самых разных отраслях промышленности: электротехнической, электронной, автомобильной, машиностроительной, аэрокосмической.

SolidCAM поддерживает различные стратегии обработки таких элементов, как контур, выборка (с островами) и паз. Модуль автоматического распознавания отверстий позволяет автоматизировать процесс обработки деталей с большим количеством отверстий. Поддерживаются различные типы обработки отверстий: сверление, зенкерование, нарезание резьбы и другие. Программа располагает широким диапазоном возможностей по 2,5-координатной обработке аналитических поверхностей.

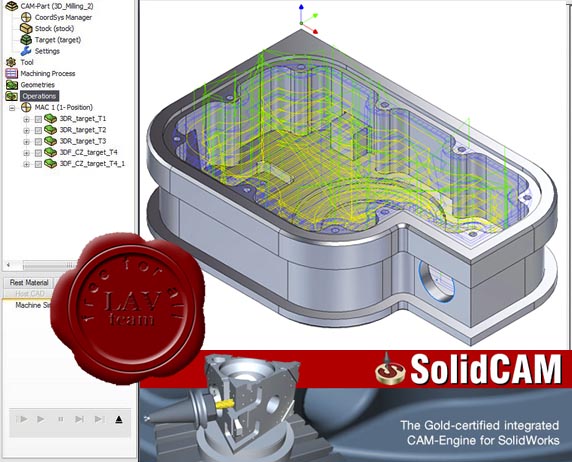

3-координатное фрезерование в SolidCAM применяется для изготовления как призматических деталей, так и деталей сложной формы. В процессе работы над призматической деталью система автоматически анализирует геометрию модели и определяет контуры и карманы для последующей обработки по ватерлиниям. SolidCAM предоставляет различные типы стратегий черновой и чистовой обработки, в том числе высокоскоростное фрезерование и доработку участков, не обработанных на предыдущих переходах. Вне зависимости от степени сложности модели система обеспечивает неизменное высокое качество при обработке прессформ, штампов и электродов.

SolidCAM располагает широким набором функций создания управляющих программ для токарной и токарно-фрезерной обработки. SolidCAM поддерживает различные типы инструментов, что позволяет эффективно производить продольное точение, подрезку торцев, обработку канавок и др. Поддержка вращающегося инструмента позволяет выполнять фрезерные и сверлильные переходы на обрабатывающих центрах.

SolidCAM предлагает богатый выбор средств для создания управляющих программ многоосевой обработки на 4- и 5-координатных обрабатывающих центрах. Программа устанавливает модель в заданную плоскость обработки, автоматически рассчитав необходимые параметры смещения и поворота для нуля детали. SolidCAM обеспечивает простоту последующей наладки и снижает необходимость в специальных установочных приспособлениях. Контроль траектории движения инструмента осуществляется при помощи усовершенствованных средств визуализации.

SolidCAM предоставляет высокоэффективные методы непрерывной обработки, включающие обработку боковой поверхностью инструмента, для производства деталей со сложной геометрией (инструмент и оснастка, аэрокосмические детали, головки цилиндров, лопасти турбин и пропеллеров). Программа обеспечивает реалистическую имитацию процесса обработки, которая позволяет контролировать траекторию движения инструмента и перемещения узлов станка с целью предотвращения возможных столкновений.

Стратегии проволочной электроэрозионной обработки, предлагаемые SolidCAM, позволяют производить обработку внешних и внутренних контуров как с постоянным, так и с переменным углом наклона. Кроме того, система предоставляет возможность 4-осевой обработки. Специальный алгоритм предотвращает падение обработанного материала. Пользователю предоставлены средства управления физическими параметрами обработки на всей траектории движения проволоки.
